Kennt Ihr schon die neue (G)UI?

Die Weboberfläche von Zipato ist ja ganz hübsch, aber das Neue UI ist der Hammer!
Es ist sehr modern und übersichtlich.

Auf dem Blog http://www.domotica-blog.nl/ habe ich von der Neuen UI erfahren und möchte es natürlich sofort weitergeben.

Laut Zipato soll die neue Oberfläche in wenigen Wochen Live gehen.
In den letzten Tagen habe ich bemerkt wie immer mehr Features Funktionieren.

Der Link für das Neue UI:

http://www.staging3.zipato.com:8080/zipato-web/app2dashboard

…also gleich mal testen.

Trotzdem gibt es hier noch ein paar Bilder



Bildschirmfoto 2014-12-18 um 21.18.13

Bildschirmfoto 2014-12-18 um 21.19.01

Bildschirmfoto 2014-12-18 um 21.18.31

Markise mit Somfy Motor…..läuft

Da ich leider meine billigen Baumarkt Steckdosen nicht integrieren, kann (noch nicht) hab ich beim Stöbern
gesehen das meine Markise, die auch mit 433 MHz läuft, integriert werden kann.
Solltet ihr also eine Fernsteuerung wie diese euer eigen nennen, könnt ihr das Gerät über die Zipabox steuern.



Somfy_remote1



Auf der Rückseite der Fernbedienung befindet sich der Reset Button, den wir für die Integration brauchen.



Somfy_remote





Wir fügen wieder mal ein Gerät hinzu.(Add Device) und suchen dann nach Somfy RTS.
Sobald der Discovery Prozess begonnen hat, drücken wir den Reset Button für ca 2-3 Sekunden.
Die Markise fährt ein paar Mal auf und zu und schon ist das Gerät aufgenommen.



SomfyRTS01





Hier können wir der Markise noch einen eindeutigen Namen verpassen, sollten mehr als 1 Somfy Gerät im Haus verbaut sein.



Somfy0







Klickt man auf den Endpoint, können wir hier noch einstellen, welche Art von Gerät wir integriert haben.
Da es in meinem Fall eine Markise ist, habe ich den Typ auf Awings gestellt.



Somfy03





Zum Schluss müssen wir jetzt noch Einstellungen, wie viele Sekunden die Markus zum auf und zufahren benötigt.
In meinem Fall sind es 32 Sekunden, es kann aber leider nur ein Wert bis 30 Sekunden angegeben werden.
Das Ganze habe ich schon an Zipato weitergegeben, und ich hoffe, dass es im nächsten Update besser wird.



Unter Lights & Power habt ihr jetzt ein neues Gerät



Somfy04





Dank der 30 Sekunden Einstellungen könnt ihr die Markise jetzt auch nur halb oder 3/4 ausfahren.

Und jetzt viel Spass beim testen.



Das 433 MHz Modul für die Zipabox gibt es hier







Sensor Einstellungen / Timeout, Interval ect.

Wenn die Sensoren fleißig Werte liefern, ist der Zeitpunkt da um sich die Einstellungen genau anzuschauen.
Ich liste hier mal die Einstellungen auf und versuche zu erklären, was gemeint ist.



Fangen wir mit dem AEON Multisensor an:



On Multilevel get Welcher Wert als erste Übermittel wird
(werde das aber noch überprüfen)
Wake after Bat Inserted Sensor wacht auf sobald eine Batterie eingesetzt ist
Timeout after no Motion(s) Wartezeit bevor der Sensor ein NO_Motion sendet (Keine Bewegung mehr)
CMD on PIR Motion Hier kann die Übertragungsart eingestellt werden
G1 Reports G2 Reports G3 Reports Welches Werte werden auf welchem Eingang übertragen
G1 Interval (s) G2 Interval (s) G3 Interval (s) Wie langes soll es dauern bis die Neuen Werte übermittelt werden. Je höher der Wert desto länger hält die Batterie
Wakeup inveral (min) Zeitintervall wann sich der Sensor melden soll.
Ich habe schon gelesen das der Wert auf 240 min gesetzt worden ist, um Strom zu sparen.
Wer das schon ausprobiert hat und Werte liefern kann, ist herzlich Willkommen einen Kommentar zu hinterlassen 😉

Fibaro Motion Sensor:



Motion Sensor Sensitivity Sensitivität des Sensors, je kleiner desto genauer
Motion Sensor Blind Time Wie viel Sekunden ist der Sensor „blind“ nachdem Bewegung erkannt wurde. Wert=0,5 x 1 (15 = 8 Sekunden)
Motion Alarm Cancellation Delay Ab wie viel Sekunden meldet der Sensor Bewegung
PIR Sensor Operating Mode Wann ist der Sensor an, Immer, Nachts oder am Tag
Night Day Detection Unterschied zwischen Tag und Nacht
G Force Tamper Sensitivity Sensitivität des Bewegungsmesser, wird zur Zeit aber nicht unterstützt
Tamper Alarm Cancellation Delay Zeitspanne nach dem Falschalarm abgebrochen wird
Luminance Report Threshold Die Lichtintensvität kann verändert werden (warum?)
Luminance Report Interval Zeitintervall in dem die Werte gesendet werden
Temperature Report Threshold kommt noch……
Interval of Temperature Measurements Zeitintervall in dem die Werte gesendet werden
Temperature Report Interval Zeitintervall in dem die Werte gesendet werden
Temperature Offset Temperatur kann z.B. einem anderen Sensor angepasst werden
LED Signalling Mode In welcher Farbe soll die LED aufleuchten
LED Brightness Helligkeit der LED
LED indicating Tamper Alarm Polizeit Warnlicht wird immitiert (Weiß Rot Blau)
Wakeup interval Zeitintervall wann sich der Sensor melden soll



Wer sich dafür interessiert, welche Werte bei welchen Z-Wave Gerät abgefragt oder gesendet werden kann, ist auf der Webseite http://www.pepper1.net/ gut aufgehoben. Dort gibt es für, ich glaube, jedes Z-Wave Gerät die Werte aufgelistet.

Und jetzt viel Spass beim probieren.











..noch ein neues Z-Wave Gerät ist da: der Aeon Multisenor

Inzwischen ist noch ein Sensor angekommen. Der Multisensor von AEOTEC !

multisensor
Was kann der Sensor:

Bewegung
Luftfeuchtigkeit
Temperatur
Licht

Laut Technischen Daten der Firma AEOTEC ist der Sensor für Innen und Außen geeignet.

Leider ist der AEON Multisensor nicht so klein und Filigran wie der Fibaro Motion Sensor.
Die Verarbeitung macht einen Guten und Soliden Eindruck, allerdings würde ich in nicht an die frische Luft hängen oder sogar dem Regen aussetzten, aber das ist nur meine bescheidene Meinung.

Von Innen sieht der Sensor dann so aus



multisensor_bat

Der schwarze Knopf auf der rechten Seite ist wie bei allen Z-Wave Geräte da um eine Verbindung zur Zipabox aufzubauen. Wie immer, 3x drücken und fertig.
Links daneben gibt es einen Regler für die Sensibilität. Das ist hilfreich wenn Haustiere nicht in der Haussteuerung auftauchen sollen, oder der Sensor in Fensternähe angebracht werden soll.

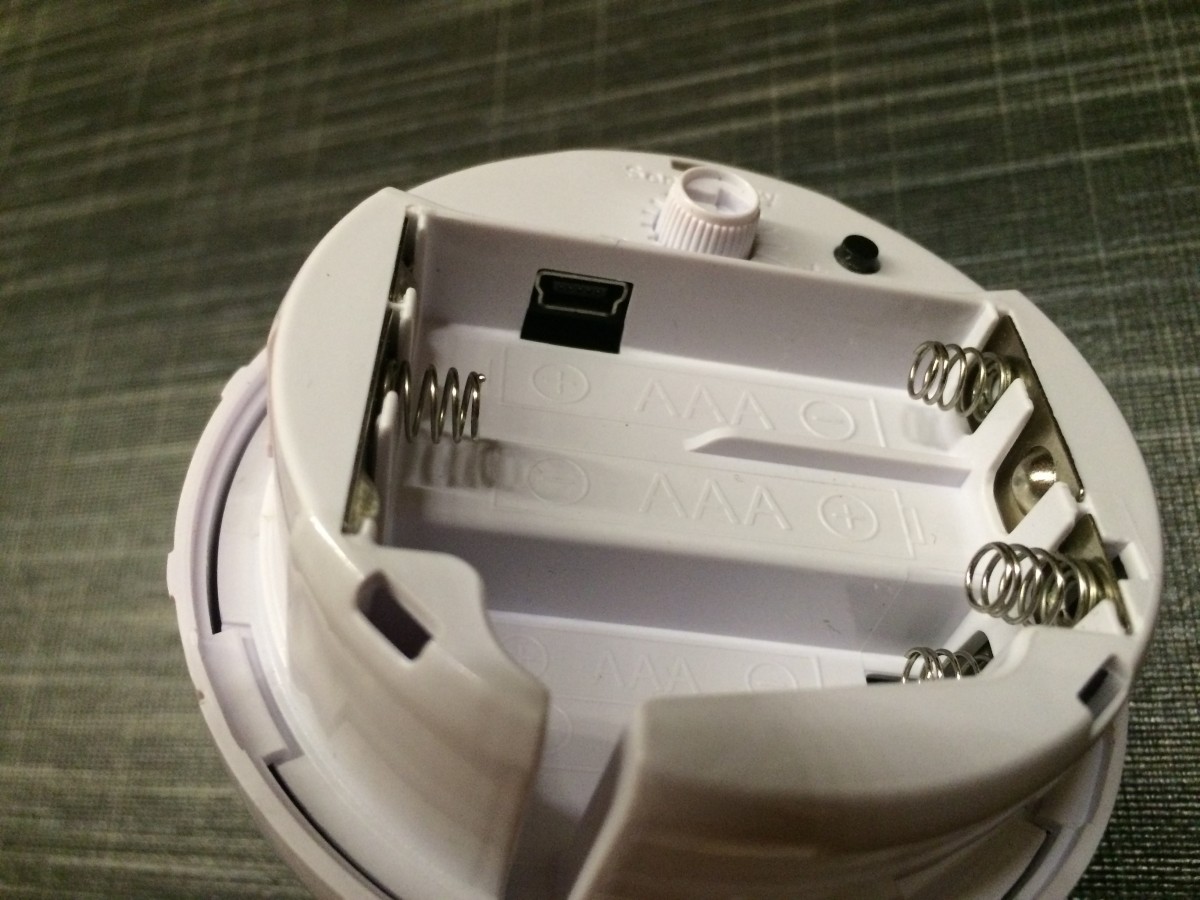

Ein ganz Großes Plus hat der Sensor hinter den Batterien versteckt



multisensor_usb

Ein USB Anschluss! Gut mitgedacht. Über den USB Mini Anschluss können Firmware Update gemacht werden, leider nur über einen Windows PC.
http://aeotec.com/z-wave-sensor/1270-multisensor-firmware.html

Da  wird dann noch das Gebiet gewählt und es kann losgehen.
Dauert ca. 30 Sekunden. Die Aktuelle Firmware für den Multisensor ist 1.18



Sobald der Sensor aktiv ist (dauert ca 10-15 Minuten bis Daten geliefert werden) gibt der Multisensor immer bescheid wenn er z.B. Bewegung erkennt



multisensor_blink

Das sieht leider nicht so elegant aus wie beim Fibaro Motion Sensor, erfüllt aber seinen Zweck.

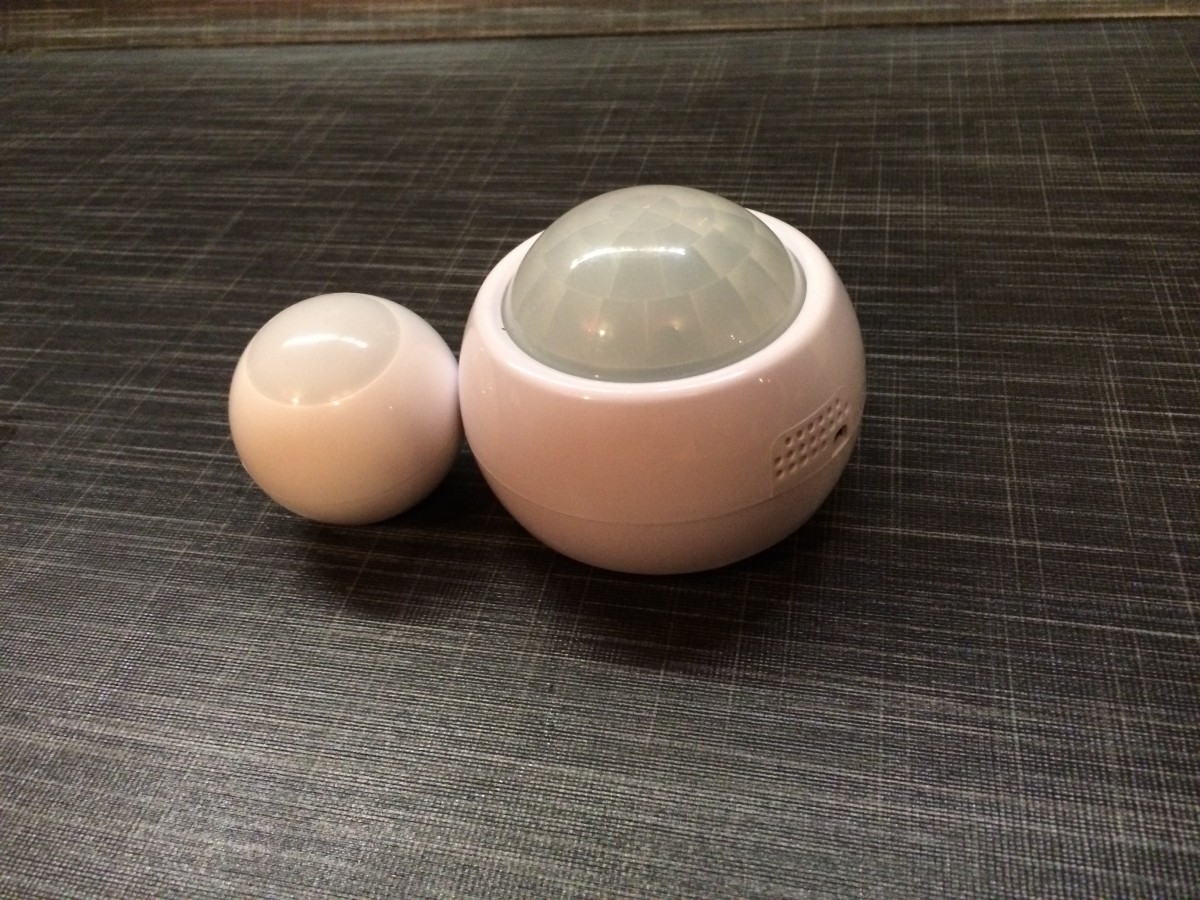

Ap­ro­pos, da wir gerade beim Thema sind, der Sensor ist nicht ganz so unauffällig wie sein Gegenspieler



multisensor_vs



Sobald ich den Sensor ein paar Wochen getestet habe gibt es dazu natürlich noch einen Beitrag.







Meine Zipabox kann jetzt 433 Mhz

Das Modul lag ganz unscheinbar in einem kleinem Umschlag und musste erstmal begutachtet werden.

IMG_2091



Mit dabei eine Antenne und eine Anleitung.

IMG_2092





Nachdem ich den Stecker gezogen habe und das Modul an die Zipabox geklickt habe war die Box nach 1. Minute wieder hochgefahren und erreichbar.
Im Menü habe ich noch nicht sehen können das ein weiteres Modul dazugekommen ist. Das wäre noch ein Vorschlag für Zipato: Eine Übersicht aller Installierten Module.



Das Modul kannst du dir HIER holen





Der Fibaro Multi Senor ist da

Endlich ist der erste Sensor da! Jetzt kommen wir dem Smart Home doch schon ein wenig näher.
Der Sensor ist, genau wie die Zipabox ,sehr klein.



Fibaro01



Die Haptik ist Klasse! Es liegt gut in der Hand und ist sehr hochwertig verarbeitet.
Nachdem das Gerät unter Strom steht fängt die LED an zu blinken und zu leuchten.

Von Innen sieht der Motion Sensor dann so aus:

Fibaro02



Um das Gerät der Haussteuerung hinzuzufügen auf „Add Device“ klicken, Z-Wave auswählen und der Discovery Prozess wird gestartet.

Discovery



Jetzt muss der Knopf am Sensor(neben der Batterie) 3x gedrückt werden.
Das Gerät wird gefunden und hinzugefügt.
Im Menüpunkt „NEU“ gibt es ein neues Gerät das jetzt konfiguriert werden kann.

SettingsFibaro



Hier kann der Sensor einem Raum hinzugefügt werden, und noch eine Beschreibung erstellt werden.
Die Beschreibung ist wichtig, daß die Benutzer den Überblick behalten, welcher Sensor in welchem Raum ist.

Es kann jetzt ca 10 Minuten dauern, bis der Sensor Daten gesammelt hat und zur Zipabox überträgt.
Die Werte können jetzt im Menüpunkt Meter und Sensors begutachtet werden.



Fibaro_Motion

Fibaro_Temp

Fibaro_LUX



Über das Feintuning des Fibaro Motion Sensors werde ich auch noch etwas schreiben, da kann sich jeder von euch richtig austoben, oder den Sensor mit Standardwerten weiterarbeiten lassen.

Viel Spass!!!



Den kleinen Alleskönner gibt es hier

Erstes Device anlegen

Da ich leider noch keine Geräte zur Hand hatte, aber die Zipabox natürlich schon ausprobieren wollte habe ich mir unter dem Punkt „Module hinzufügen“ angeschaut welche Geräte unterstützt werden.

adddevice



Es öffnet sich eine neues Fenster mit eine Auswahl an Geräten.
Ich hoffe ich werde noch eine Liste mit allem Geräten zur Verfügung stellen können, werde euch aber auf dem Laufenden halten.





adddevice1

Im nächsten Fenster noch die Stadt auswählen und schon ist man fertig.

Devices_setting





Im Menüpunkt „Neu“ wird die Wetterstation nun gelistet.



settingsweather

Hier kann jetzt noch ein Raum definiert werden was seht praktisch ist, wenn die Handy App benutzt wird.



Zipabox – Die ersten Schritte

Ich wollte natürlich sofort die kleine Box mit meinem Netzwerk bekannt machen musste aber noch schnell eine 5x Steckdose suchen……

Nachdem ich endlich eine gefunden hatte, die nicht drigend benutzt wird, konnte es losgehen.
Antenne aufgeschraubt, Netzteil eingesteckt und das Netzwerkkabel in die FritzBox.

Nachdem die Zipabox eine IP per DHCP bekommen hatte, habe ich die IP gleich in den Browser gehackt, aber es passiert nichts.
Das Management der kompletten Box kommt also wirklich komplett aus der Cloud.

Unter https://my.zipato.com/zipato-web/ hatte ich mich schon vorher registriert, und konnte loslegen:
zipato_serial

Die Serienummer, die auf der Verpackung aufgebracht ist, eingegeben und es konnte losgehen.

Jetzt sollte die Box unter folgendem Menüpunkt konfiguriert werden:

zipabox_genset



Folgende Punkte können hier konfiguriert werden:

Details: Adresse, Passwortänderungen und Pinänderungen
User: Systemuser für weiter Familienmitglieder
Kontakt
Wallet: hier können Credits für Services gekauft werden. 1 Credit entspricht 1. Euro
Services:  Storage, Graphen und vieles mehr.
Zipabox Setting:  Zeiteinstellungen, IP (für z.b. eine feste IP) und der DNS Name

Anschliessend auf Save und das ganze dann mit der Cloud synchronisieren.
